项目概述:
本工程为河北师范大学科技园,总建筑面积:111234.92O,地下二层、地上二十层,地下一层及地下二层均为地下车库。裙楼一层至四层,为商业分区,集商业、娱乐、餐饮、大学生创业基地于一体的综合性区域。五层以上由A、B塔楼及裙楼构成,主要用于商务办公。该科技园紧邻河北师范大学,科技大学,毗邻新火车站,占有校园经济和新火车站商圈的双重优势。
其中地下一、二层建筑面积:23800O裙楼一层至四层建筑面积:26132O五层以上A、B塔楼办公室面积:61302O(A/B塔楼单层建筑面积均为:1915O)
选型设备技术参数说明:
本工程分为商业及办公两个区域分别考虑空调系统
商业区选用环保冷媒型风冷螺杆,所选EK环保冷媒风冷螺杆机组参数如下:
EKAS420 制冷量:1456.4KM, 制热量:1499.8KW ,制热功率:428.4kw,COP:3.5 (冷媒R407C)
办公司选用多联机中央空调,所选EK多联机参数如下:
EKAS420 AR1制冷量: 1 1 8 . 5 k w , 制热量: 1 2 9 k w , 制冷功率: 3 3 . 8 k w , 制热功率:32.1KW,p:3.5.(冷媒R410A)
机组数量选型:
1.商业部分面积为26132m2,选用3台风冷螺杆机组,单位冷负荷:167w/O。
该机组在室外温度- 1 5 ℃ ~ 5 4 ℃ 均能正常运行。且在室外温度-7℃时制热量为1140KW,功率:COP=3.29.
最不利于工况下总制热负荷为:1140*3=3420kw,单位热负荷:130w/O。完全能够满足冬季制热要求。
2 .办公部分单层面积为1 9 1 5 O , 选用2 台多联中央空调机组,单位冷负荷: 123w/O。
该机组在室外温度- 1 5 ℃ ~ 5 4 ℃ 均能正常运行。且在室外温度-5℃时制热量为104KW,功率:35kW,COP=3.0。
最不利工况下总制热负荷为:104*2=208kw,单位热负荷:108w/m2.完全能够满足冬季制热要求。
3.本工程分为商业及办公两个区域分别考虑空调系统:商业部分: 一至四层为商业部分主机采用3 台环保冷媒R407C型风冷螺杆机组(华北区单台最大容量机组),机组设置在裙楼楼顶。末端采用吊顶空调风柜、全热回收空调机组及风机盘管末端设备。另备有1台EKAS420环保冷媒R407C型风冷螺杆机组用于地下一层局部商业。
办公部分:A、B塔楼5-20层办公部分采用64套环保冷媒R410A型多联式中央空调系统,40台机组分别设置在A、B塔楼楼顶,另24台机组设置于裙楼楼顶。且采用一套分户计费系统,轻松满足物业对租户计费和同意管理要求。
机组运行费用分析:( 一)商业部分运行费用:(营业时间:早9:00-晚9:00)
根据项目特点,风冷螺杆机组整个平均每天运行8个小时,风冷螺杆热泵机组开启的台数大约为2台左右。

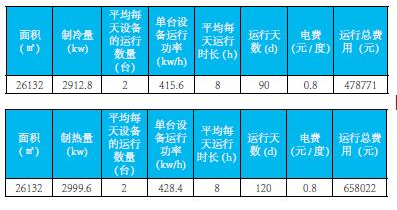

夏季运行费用:
( 二)办公部分多联机运行费用:
以每层1915计算,选用2台EKRV420AR1的多联室外机。

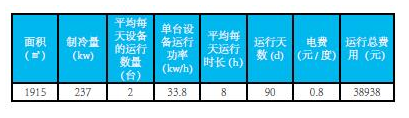

夏季运行费用:
由以上的数据可知:每平方的制冷费用为38938元O=20.3元/O。
冬季运行费用:
由以上的数据可知:每平方的制热费用为49305元O=25.7元/O。
以上运行费用分析表均按满负荷计算,另多联式中央空调系统采用分户计费系统,如减去节假日及无需开空调时段,则单位制冷及制热费用远低于以上数值。
分户计费系统设计及说明:通过分户计费软件也可以实现集中监控功能。一套软件最多可对128台主机进行集中监控。但这种控制方式需通过电量分配器来实现,不但能够实现分户计费要求,同时也可以实现集中监控功能。

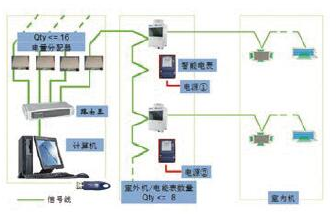

1.接线示意图
2.可实现的集中控制功能
除了最多能控制室外机的数量比集中监控软件多,其它的集控功能与集中监控软件相同。
