伴随着黄金九月的离去,十月的深秋气息已然来临,全国各地气温出现明显下降,昼夜温差逐步加大。面对这一温度变化,许多北方用户纷纷开始将选购安装采暖设备等事宜提上日程,为即将到来的寒冬做好准备。
然而在近年来,受国家大力推广煤改清洁能源政策的影响,空气能热泵采暖产品凭借高效节能、环保安全等独特优势在采暖市场上持续走俏,成为采暖设备销售市场的最大亮点。其中,作为空气能行业的知名品牌,太阳雨空气能在这个采暖销售旺季捷报频传,一举斩获了众多采暖工程项目。特别是在近期刚刚竣工的北京市房山区独栋别墅工程中,太阳雨空气能优质的产品和专业的安装技术,更是成功赢得了用户的认可和喜爱。
一、工程概况
此项目为北京市房山区独栋别墅工程,总建筑面积330㎡,设有客厅、餐厅、卧室、休闲区、楼梯间、厨房、卫生间等区域。建筑外墙厚370mm、做有50mm外保温层,保温良好,门窗使用双层塑钢玻璃,实际采暖空调面积250㎡。为迎合国家煤改电大趋势,采用额定制热量42KW太阳雨空气能10匹冷暖机组1台作为冷热源。末端供热方式为地板辐射采暖,供冷方式为中央空调制冷。
二、系统要求
该项目要求采用空气能冷暖系统实现冬季地板采暖、夏天中央空调制冷两联供功能。
三、设计依据
1.《民用建筑暖通风与空气调节设计规范》(GB50736-2012);
2.《热泵供热系统设计、安装及工程验收技术规范》(GB/T8713-2002);
3.《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002);
4.《空气源热泵采暖和热水系统的设计与安装》(GB/T15513-1995);
5.《建筑给水排水设计规范》(GB/T50015-2003);
6.《给水排水制图标准》(GB/T50019-2003);
7.《城市区域环境噪音标准》;
8.甲方提供的图纸及使用要求;
9.太阳雨空气能温暖家系列冷暖机组的性能指标。
四:气候参数
1、室外计算参数

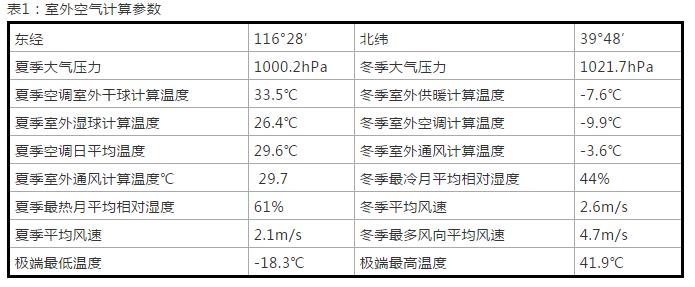

查《民用建筑暖通风与空气调节设计规范》得北京市室外空气计算参数值见表1:

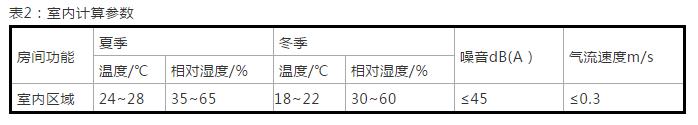

2、室内计算参数
五、负荷计算
在进行空气能冷暖机组选型时,要同时考虑制热量和制冷量。制热量由建筑所需供暖区域的热负荷构成,制冷量为空调区域所需的最大冷负荷。
1、热负荷计算

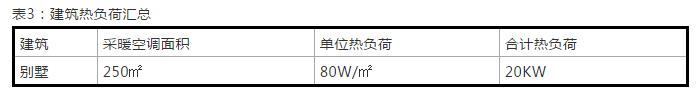

热负荷由外围护结构和内围护结构的基本耗热量及其附加耗热量和冷空气渗透热量组成;冬季采暖的室内设计温度设为20℃,根据建筑的围护结构以及相关设计规范,本项目的设计采暖建筑热指标取80W/㎡(北京标准-12℃环境温度情况下,实际制热量=名义制热量*实际工况修正*化霜修正(0.8~0.9)),基本符合要求。建筑热负荷汇总见表3。
2、冷负荷计算
冷负荷由人体、灯光、设备、食物等冷负荷和外围护结构(外墙、外窗和外门)及内围护结构(内墙、内窗、内门和楼板等)的得热组成;根据建筑的围护结构以及相关设计规范,经暖通负荷计算软件计算得知,本项目建筑的空调冷负荷指标约为140W/㎡(夏季室外空调计算温度为33.5℃,计算湿度61%,使用率取0.7),基本符合要求。建筑冷负荷汇总见表4。
六、设备选型
1、机组选型

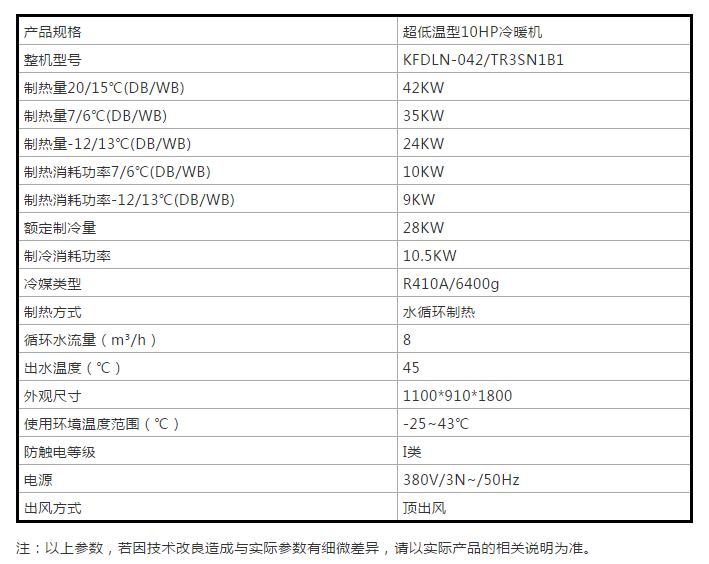

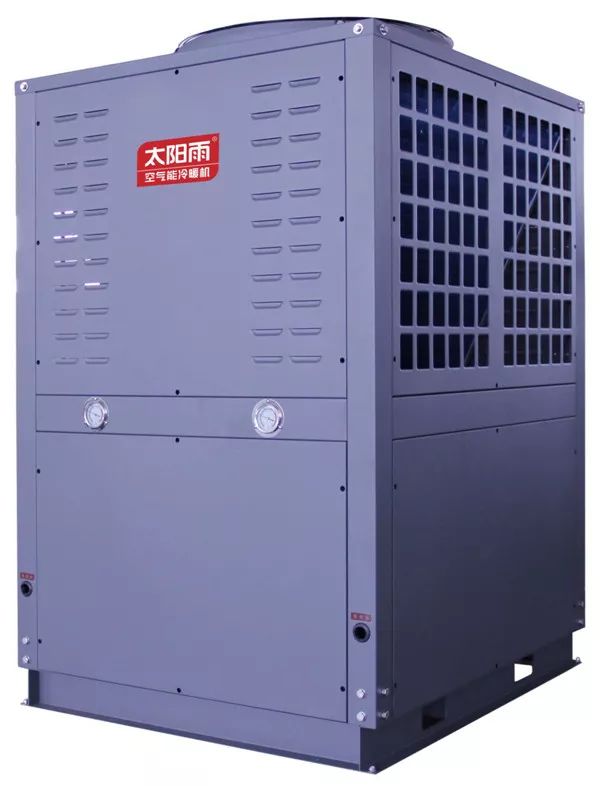

根据以上的负荷计算,本项目采用一台太阳雨空气能超低温型10HP冷暖机组,详细产品参数见下表

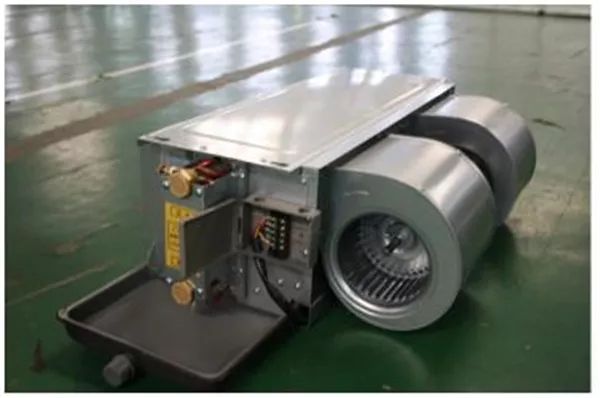

2、风盘选型
选型原则:超薄,超静音1平方≈260W(中风制冷量)
风盘型号:
例如:10平×260W=2600W 选FP-51
20平方×260W=5200W 选FP-102
七、采暖空调使用情况
在使用燃煤锅炉采暖期间,用户每个采暖季至少使用8吨燃煤,其中每吨的燃煤单价为550元/吨,共计4400元。

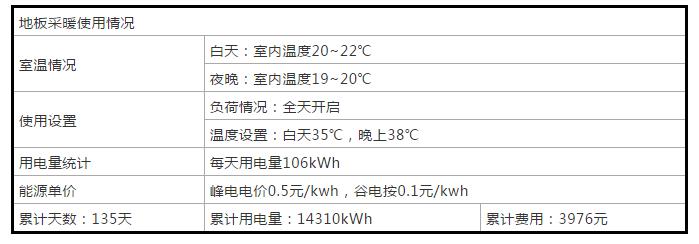

由上表可以得出,太阳雨空气能采暖累计使用天数135天,整个采暖季共计使用电量为14310kwh,平均每天的耗电量为106kwh,总费用3976元,平均每天运行费用约为29.5元;制冷累计运行天数为170天,总费用2765元,平均每天运行费用约为16.3元。

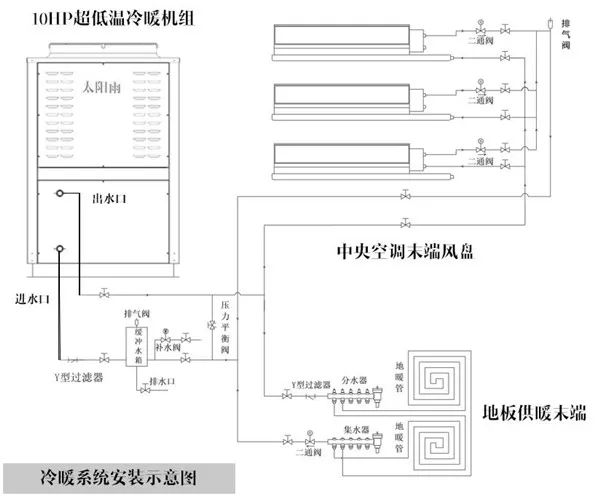

八、系统原理示意图
九、产品及系统特点优势
1、专利喷液增焓技术,超低温长效运行
采用丹麦丹佛斯超低温喷液增焓涡旋压缩机,确保严苛环境下依旧输出强劲动力;结合电子膨胀阀、灵敏度极高的各传感器件,实现精准控温;高效换热器、大型V型多排蒸发器,实现高效吸热换热。以上使得太阳雨空气能冷暖机组,在-25℃的严寒气候,依然高效运行,节能性能表现极佳。采用高性能R410A低温环保冷媒,稳定、高效、无毒。
2、S.P.D精智化霜技术,节能采暖更省心
机组运用太阳雨独有的“S.P.D精智化霜技术”,实时精准判断化霜点,真正做到有霜化霜、无霜不化霜,减少不必要的能耗,化霜速度大幅提升。相比传统45分钟定时技术,制热能力也得到大幅提升。领先行业不止是一点点。

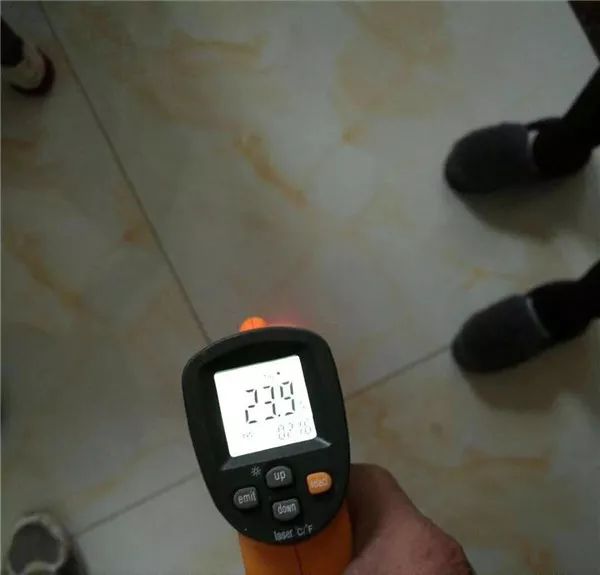

3、地板辐射供暖,温暖舒适
冬季采用地板辐射供暖,在地板下铺设水管,地面温度均匀,室温自下而上,,垂直温差极小,暖从足部升起,不燥不热,符合人体生理舒适条件:头凉、脚暖、气畅,舒适度高。采暖方式清洁卫生,为健康加分。
4、空调制冷系统,时尚大方
夏季采用家庭中央空调系统,制冷时,控制主机通过冷热水管连接多个末端出风口,将冷气送至不同区域,来实现室内空气调节。此系统使用档次高、舒适度强、隐藏性好,可实现美观典雅与舒适卫生的协调统一,不破坏整体家装风格,也成为了国内外应用潮流。
5、安全舒适、安装便捷:
整个系统都是通过水来实现换热,水是环保介质,不会影响人体健康;系统简单,安装及维护方便。
6、双效合一,节能经济:
空气能本身就是节能型产品。而采用太阳雨空气能冷暖机组,一台机组可同时实现采暖和制冷两种功能,强大的性能表现,更是一台顶多台,相对传统对供暖设备和空调设备的投资更加的经济节省。

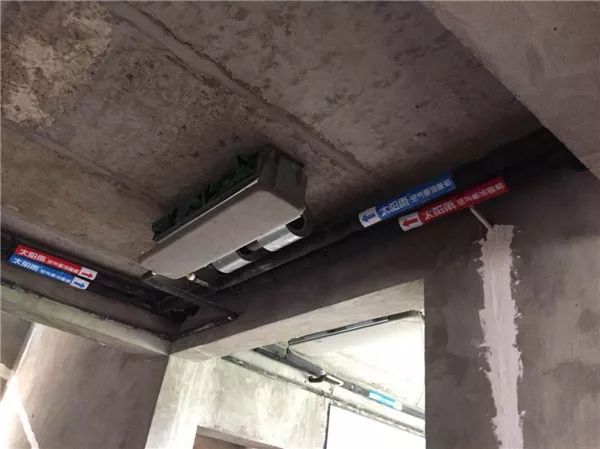

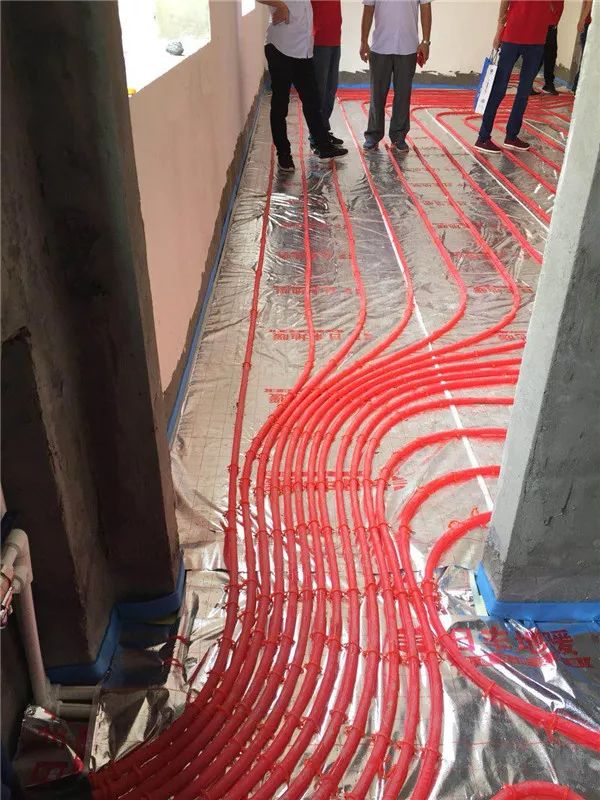

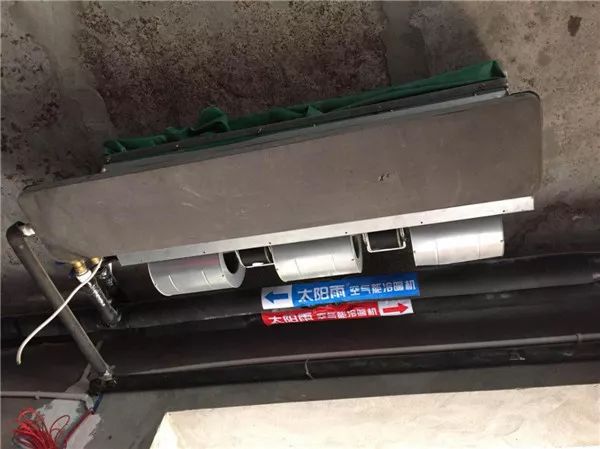

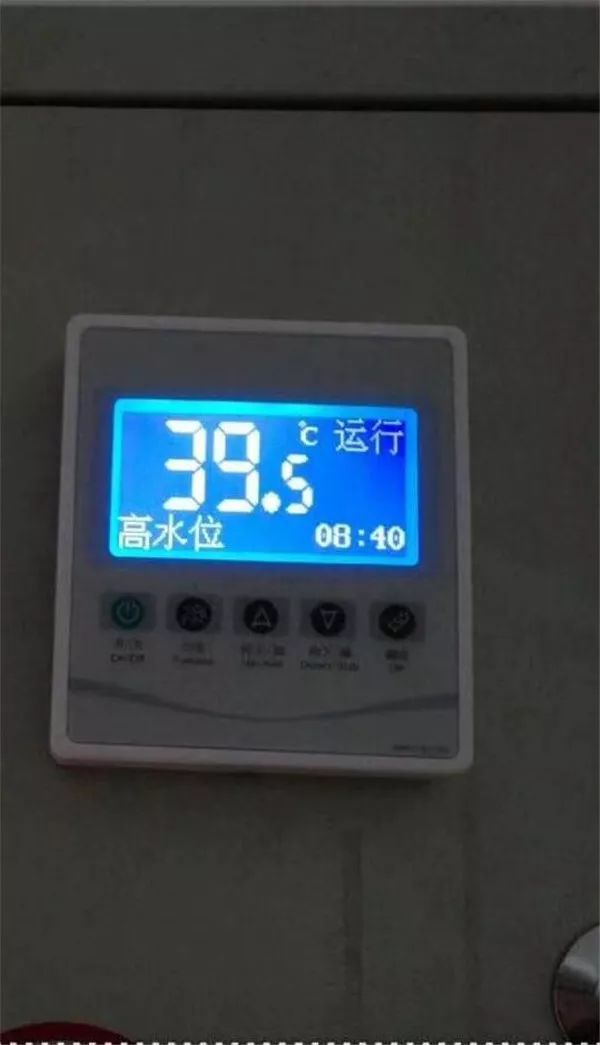

十、施工现场情况
此次北京市房山区独栋别墅工程项目的顺利完工,太阳雨空气能因超高的专业技术能力以及高效节能、安全环保的空气能冷暖机产品而备受消费者的青睐,良好的市场口碑也为太阳雨空气能全面发展北方采暖市场打造了有利的条件。
与此同时,作为空气能行业的领跑者,太阳雨空气能始终秉持着“创世界品牌,做百年企业”的企业理念,除了专业技术上精益求精外,在产品质量上也从未放松,先后通过了ISO9001、ISO14001、CNAS实验室及国家强制性产品认证等一系列体系控制认证,同时在国际市场上也先后通过了欧盟、美国、加拿大等多个国家和地区的国际产品认证,完美确保了质量问题零担忧。
在如今采暖旺季即将到来的时刻,不断用更安全、更放心、更节能的空气能产品给千家万户送去温暖舒适的生活环境。
